EC-ventilatoren: retrofit voor een zuiniger luchtbehandelingskast

Wat zijn EC-ventilatoren?

Een EC-ventilator, ook wel EC-motor ventilator genoemd, is een ventilator met een elektronisch gecommuteerde motor. EC staat voor electronically commutated: de motor is een borstelloze gelijkstroommotor met permanente magneten, waarbij ingebouwde elektronica het toerental regelt. De waaier zit direct op de motoras, dus zonder V-snaar of poelies. Daardoor gaat er minder energie verloren tussen stopcontact en luchtstroom.

In een luchtbehandelingskast zijn de ventilatoren meestal de grootste stroomverbruiker. EC-motoren halen een rendement tot 90 procent en blijven ook zuinig als ze langzamer draaien, precies het moment waarop een kast het grootste deel van de tijd draait: niet op vol vermogen, maar op de vraag van het gebouw.

EC-ventilator of AC-ventilator met frequentieregelaar?

Een bestaande AC-ventilator kunt u ook toerengeregeld maken door er een frequentieregelaar voor te zetten. Dat is een reële optie. Het verschil zit in wat er tussen motor en luchtstroom gebeurt: bij een AC-ventilator loopt de kracht via een snaaraandrijving, en de regelaar en de motor hebben elk hun eigen verliezen.

De voordelen van EC-ventilatoren

• Lager energieverbruik. Tot 30 procent lagere energiekosten ten opzichte van een riemaangedreven centrifugaalventilator.
• Minder onderhoud. Geen V-snaren die slijten, rekken en vervangen moeten worden.
• Bedrijfszeker. Met meerdere kleinere ventilatoren in plaats van een grote valt de installatie niet stil als er een uitvalt.
• Minder geluid. Direct aangedreven EC-ventilatoren draaien stiller, wat merkbaar is in de ruimtes naast de technische ruimte.
• Werkt met elk type gebouwbeheersysteem. De ingebouwde regeling is rechtstreeks aan te sturen.
• Voldoet aan de Europese ErP-eisen voor ventilatoren en luchtbehandelingskasten.
• Langere levensduur van de bestaande kast. U vervangt het deel dat slijt, niet de hele installatie.
• Mogelijk fiscaal voordeel. EC-retrofits kunnen in aanmerking komen voor de Energie-investeringsaftrek (EIA).

Wat levert een EC-retrofit op en wanneer verdient hij zich terug?

De besparing komt uit twee bronnen. De eerste is het hogere rendement: minder verlies in motor en aandrijving. De tweede is regelbaarheid. Het opgenomen vermogen van een ventilator stijgt met de derde macht van het toerental. Draait een ventilator op 80 procent van zijn toerental, dan vraagt hij ruwweg de helft van het vermogen. Een kast die zijn debiet volgt op de vraag van het gebouw, bespaart dus vooral in de uren buiten de piek.

Bij het project De Rotterdam vervingen wij samen met Roodenburg Groep de onderhoudsgevoelige centrifugaalventilatoren in de luchtbehandelingskasten door EC-ventilatoren. De terugverdientijd kwam uit op ongeveer 1,8 jaar, met een aanzienlijke CO2-reductie en lagere onderhoudskosten. De kasten voldoen daarmee aan de nieuwste ErP-eisen.

• Het aantal draaiuren per jaar: hoe meer uren, hoe sneller terugverdiend
• Het type en de leeftijd van de huidige ventilator en aandrijving
• Het verschil tussen het ontwerpdebiet en wat het gebouw werkelijk vraagt
• De stroomprijs die u betaalt
• Of er gelijktijdig andere werkzaamheden aan de kast plaatsvinden, zoals reconditioneren

EC-retrofits kunnen in aanmerking komen voor de Energie-investeringsaftrek. Of dat voor uw project geldt, hangt af van de actuele Energielijst van RVO en uw fiscale situatie. Wij leveren de technische gegevens die u voor de aanvraag nodig hebt.

Hoe verloopt een EC-ventilator retrofit?

Een retrofit ventilator is een nieuwe EC-ventilator die op de plek van de oude centrifugaalventilator in de bestaande kast wordt gebouwd. Het is te vergelijken met een gloeilamp vervangen door een ledlamp: de nieuwe past op dezelfde plek, maar verbruikt een stuk minder. De kast, de batterijen en het kanaalwerk blijven staan.

• Opname en meting. We meten het huidige debiet, de druk en het opgenomen vermogen. Dat is het nulpunt voor de besparingsberekening.
• Ontwerp. Op basis van de metingen kiezen we het aantal en type EC-ventilatoren, meestal als fanwall, passend in de bestaande ventilatorsectie.
• Planning. We werken in fasen en vaak buiten kantooruren. Waar nodig plaatsen we tijdelijke ventilatoren, zodat het gebouw blijft ventileren.

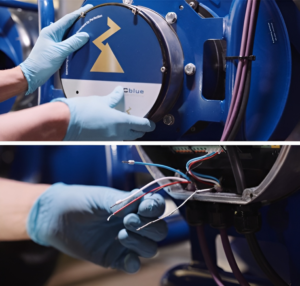

• Ombouw. De oude ventilator, motor en aandrijving gaan eruit, de EC-ventilatoren gaan erin en worden aangesloten op het gebouwbeheersysteem.
• Inregelen en nameting. We regelen het debiet in en meten opnieuw, zodat de besparing zwart op wit staat.

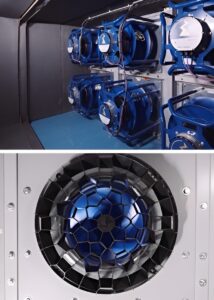

Fanwall: meerdere kleine ventilatoren in plaats van één grote

Bij een fanwall vervangen we een grote ventilator door een wand van meerdere kleinere EC-ventilatoren die naast elkaar werken. Valt er een uit, dan nemen de andere het over en blijft de kast draaien; de kans op volledige uitval wordt daarmee vrijwel nul. De kleinere units passen bovendien door een gewone deur en een smalle technische ruimte in, zodat er geen wanden of daken open hoeven om een grote ventilator naar binnen te krijgen.

Waar passen EC-ventilatoren het best?

• Kantoren en bedrijfsgebouwen met veel draaiuren en een energielabeleis
• Zorginstellingen en laboratoria waar de ventilatie dag en nacht doorloopt
• Datacenters, waar bedrijfszekerheid net zo zwaar weegt als energieverbruik
• Onderwijsgebouwen met sterk wisselende bezetting, waar regelbaarheid telt
• Industrie en productie met grote luchthoeveelheden

EC-ventilatoren offshore

Op productieplatforms, booreilanden en schepen draaien HVAC-units onder zware omstandigheden: zout, vocht en grote temperatuurwisselingen. Vervangen is daar duur en logistiek lastig. Daarom combineren we het reconditioneren van de HVAC-unit met een retrofit naar direct aangedreven EC-ventilatoren, in één geplande shutdown. Dat verlengt de technische levensduur, verlaagt het energieverbruik en vermindert het geluid in de accommodatie.

Retrofit combineren met reconditioneren en verduurzamen

Gaat een luchtbehandelingskast toch open, dan is dat het moment om meer te doen dan alleen de ventilator. Door werkzaamheden te combineren staat de kast één keer stil in plaats van meerdere keren, en versterken de maatregelen elkaar.

• Reconditioneren en coaten: de kast herstellen in plaats van vervangen, met behoud van het kanaalwerk
• Aeroseal: luchtlekkage in de kanalen afdichten, zodat de nieuwe ventilatoren niet voor lekverlies draaien
• Uw energielabel upgraden: wat een retrofit betekent voor label C
• Alle verduurzamingsdiensten: van warmteterugwinning tot circulaire filters

EC-ventilatoren door AQ Group

AQ Group is ruim twintig jaar gespecialiseerd in het reinigen, reconditioneren en verduurzamen van luchtbehandelingskasten, onshore en offshore. Omdat we de kast van binnen kennen, zien we bij de opname meteen wat er naast de ventilator nog speelt. De retrofit voeren we uit met eigen monteurs, van meting tot inregeling.

• Retrofits in kantoren, zorg, datacenters en offshore
• Meting voor en na, met de besparing op papier
• Gecertificeerd conform ISO 9001, ISO 14001, ISO 45001 en VCA**
• Eigen monteurs, landelijk en offshore inzetbaar
